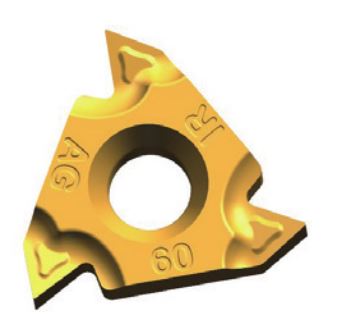

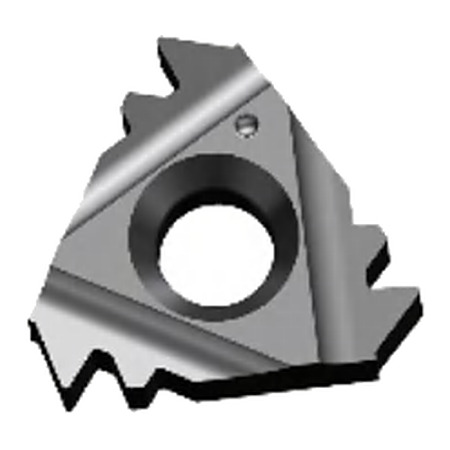

Резьбовые пластины 22IR
22IR — резьбовые пластины увеличенного размера для внутренней резьбы с крупным шагом: метрическая ISO от 3,5 мм, трапецеидальные Tr, резьбы API. Ставятся в расточные резьбовые державки SIR/SIL типоразмера 22.
40 позиций 22IR в каталоге, в наличии на складе в Екатеринбурге — цены от 840 руб., отгрузка по России и Казахстану.
Не уверены в выборе? Как официальный представитель GESAC подберём типоразмер и сплав под вашу задачу — позвоните +7 (343) 288-53-28 или закажите звонок.
Как выбрать
Применение — крупная внутренняя резьба: ходовые трапецеидальные гайки, муфты нефтегазового сортамента, метрика от 3,5 мм. Проверьте минимальный диаметр отверстия по характеристикам державки SIR 22. Для шагов до 3 мм — серия 16IR, для наружной крупной резьбы — 22ER.
Расшифровка маркировки 22IR
| 22 | условный размер пластины (под державки SIR/SIL 22) |
| I | internal — внутренняя резьба |
| R | правая резьба (L — левая) |
Пример: 22IR4.00ISO-GM3225: шаг 4,00 мм, метрическая ISO.
Профили резьбы в наличии
| Обозначение | Профиль | Шаг |
|---|---|---|
| ISO | метрическая, 60° | шаг 3,5–6 мм |
| TR | трапецеидальная Tr, 30° | по стандарту |
| ACME | трапецеидальная американская, 29° | TPI |
| API | нефтегазовые резьбы | по стандарту API |
| RD | круглая резьба | по стандарту |
Сплавы GESAC
| Группа ISO | Сплавы | Обрабатываемые материалы |
|---|---|---|
| P | GP1105, GP1115, GP1225 | углеродистые и легированные стали |
| M | GM1125, GM3225 | нержавеющие стали |
| K | GK1115, GK1125 | чугуны |
| универсальные | серия GPT61xx | покрытые сплавы для смешанной номенклатуры |
Внутри группы сплавы различаются соотношением износостойкости и прочности — точный выбор зависит от режимов, состояния корки и жёсткости системы. Стружколом (код в середине артикула) определяет диапазон подач и глубин: под конкретную операцию подберём по каталогу производителя.
Частые вопросы
Когда нужен размер 22 вместо 16?
Когда шаг внутренней резьбы больше 3 мм: крупная метрика, трапецеидальные и API-резьбы.
Чем 22IR отличается от 22ER?
22IR — внутренняя резьба (в отверстии), 22ER — наружная. Державки не взаимозаменяемы.
Какой минимальный диаметр отверстия?
Определяется расточной державкой SIR 22 — смотрите её характеристики.
Какой сплав выбрать?
По материалу: сталь — GP (ISO P), нержавеющая — GM/GS, чугун — GK.
Какая державка нужна?
Расточные резьбовые державки SIR/SIL типоразмера 22.
