Токарные пластины TNMG

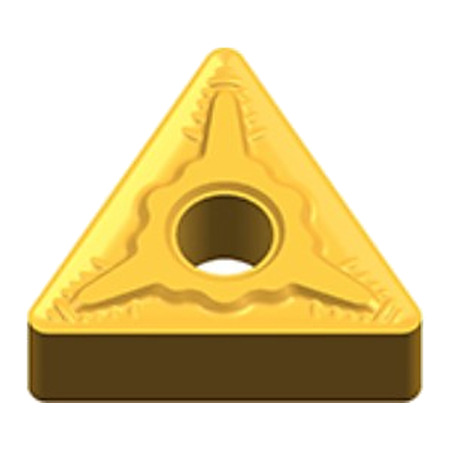

TNMG — двусторонняя треугольная токарная пластина с негативной геометрией, шесть рабочих режущих вершин. Классическая универсальная серия для продольного точения и подрезки в стабильных условиях: экономичная кромка при широком выборе стружколомов и сплавов.
547 позиций TNMG в каталоге, в наличии на складе в Екатеринбурге — цены от 358 руб., отгрузка по России и Казахстану.
Не уверены в выборе? Как официальный представитель GESAC подберём типоразмер и сплав под вашу задачу — позвоните +7 (343) 288-53-28 или закажите звонок.
Как выбрать
TNMG — выбор для серийной токарной обработки без тяжёлых ударов: шесть вершин дают низкую стоимость кромки, треугольная форма ставится в державки с углом в плане 91–93°. Вершина 60° менее прочна, чем у ромба 80°, поэтому для прерывистого резания и снятия корки надёжнее CNMG или WNMG. Радиус: 0,4 — чистовая, 0,8 — универсальный, 1,2 — черновая. TNMG 2204xx — крупный размер для больших глубин.
Расшифровка маркировки TNMG
| T | форма пластины: равносторонний треугольник |
| N | задний угол 0° — негативная, двусторонняя пластина |
| M | класс допуска по ISO 1832 |
| G | цилиндрическое отверстие, стружколом с двух сторон |
Пример: TNMG160408-SM-GP1115.
Ходовые типоразмеры
| Типоразмер | Вписанная окружность, мм | Толщина, мм | Радиус вершины, мм | Типовое применение |
|---|---|---|---|---|
| TNMG 160404 | 9,525 | 4,76 | 0,4 | чистовое и получистовое точение |
| TNMG 160408 | 9,525 | 4,76 | 0,8 | универсальный размер |
| TNMG 160412 | 9,525 | 4,76 | 1,2 | черновое точение |
| TNMG 220408 | 12,7 | 4,76 | 0,8 | крупный размер, большие глубины |
Сплавы GESAC
| Группа ISO | Сплавы | Обрабатываемые материалы |
|---|---|---|
| P | GP1105, GP1115, GP1225 | углеродистые и легированные стали |
| M | GM1125, GM3225 | нержавеющие стали |
| K | GK1115, GK1125 | чугуны |
| универсальные | серия GPT61xx | покрытые сплавы для смешанной номенклатуры |
Внутри группы сплавы различаются соотношением износостойкости и прочности — точный выбор зависит от режимов, состояния корки и жёсткости системы. Стружколом (код в середине артикула) определяет диапазон подач и глубин: под конкретную операцию подберём по каталогу производителя.
Частые вопросы
Когда TNMG, а когда CNMG?
TNMG — экономичная серия для стабильного точения: шесть вершин против четырёх у CNMG. При прерывистом резании и снятии корки надёжнее CNMG: вершина 80° прочнее, чем 60°.
Сколько режущих вершин у TNMG?
Шесть: пластина двусторонняя, по три вершины с каждой стороны.
Чем отличаются TNMG 160404, 160408 и 160412?
Только радиусом вершины: 0,4, 0,8 и 1,2 мм. Габариты одинаковые, пластины взаимозаменяемы в одной державке.
Какой сплав взять для стали, нержавейки, чугуна?
Сталь — сплавы GP (ISO P), нержавеющая сталь — GM (ISO M), чугун — GK (ISO K).
Какие державки подходят под TNMG?
Державки с треугольным гнездом — обозначения вида PTGNR/L, MTGNR/L, MTJNR/L; типоразмер пластины указан в характеристиках державки.
Смотрите также: пластины CNMG (ромб 80°) · WNMG (тригон, шесть вершин) · DNMG (ромб 55°) · державки токарные.
