Токарные пластины VNMG

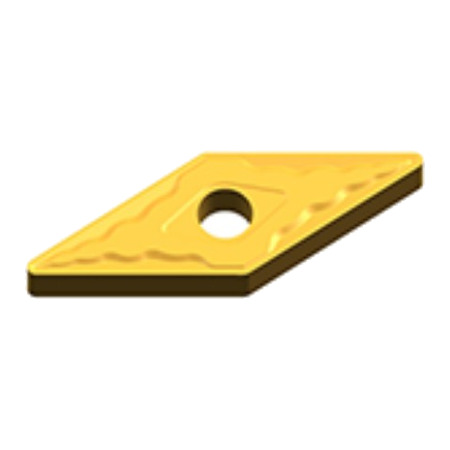

VNMG — двусторонняя токарная пластина, ромб 35° с негативной геометрией, четыре рабочие вершины. Самый острый угол среди ходовых серий — для профильного и копировального точения: сложный контур, канавки профиля, поднутрения.
269 позиций VNMG в каталоге, в наличии на складе в Екатеринбурге — цены от 455 руб., отгрузка по России и Казахстану.
Не уверены в выборе? Как официальный представитель GESAC подберём типоразмер и сплав под вашу задачу — позвоните +7 (343) 288-53-28 или закажите звонок.
Как выбрать
VNMG ставят там, где контур не проходят ромбы 55° и 80°: угол 35° огибает сложный профиль с минимальным остаточным гребешком. Плата — самая слабая вершина: подачи и глубины ниже, чем у DNMG, жёсткость системы критична. Радиус 0,2–0,4 — тонкая чистовая по профилю, 0,8 — получистовая, 1,2 — только при жёсткой системе.
Расшифровка маркировки VNMG
| V | форма пластины: ромб 35° |
| N | задний угол 0° — негативная, двусторонняя пластина |
| M | класс допуска по ISO 1832 |
| G | цилиндрическое отверстие, стружколом с двух сторон |
Пример: VNMG160404-QM-GP1115.
Ходовые типоразмеры
| Типоразмер | Вписанная окружность, мм | Толщина, мм | Радиус вершины, мм | Типовое применение |
|---|---|---|---|---|
| VNMG 160402 | 9,525 | 4,76 | 0,2 | тонкое профильное точение |
| VNMG 160404 | 9,525 | 4,76 | 0,4 | чистовое копировальное точение |
| VNMG 160408 | 9,525 | 4,76 | 0,8 | получистовая обработка профиля |
| VNMG 160412 | 9,525 | 4,76 | 1,2 | только при жёсткой системе |
Сплавы GESAC
| Группа ISO | Сплавы | Обрабатываемые материалы |
|---|---|---|
| P | GP1105, GP1115, GP1225 | углеродистые и легированные стали |
| M | GM1125, GM3225 | нержавеющие стали |
| K | GK1115, GK1125 | чугуны |
| универсальные | серия GPT61xx | покрытые сплавы для смешанной номенклатуры |
Внутри группы сплавы различаются соотношением износостойкости и прочности — точный выбор зависит от режимов, состояния корки и жёсткости системы. Стружколом (код в середине артикула) определяет диапазон подач и глубин: под конкретную операцию подберём по каталогу производителя.
Частые вопросы
Когда нужна VNMG, а не DNMG?
Когда угол 55° не проходит контур: VNMG с углом 35° огибает сложный профиль и поднутрения. Если профиль позволяет — DNMG прочнее и стабильнее.
Сколько режущих вершин у VNMG?
Четыре: пластина двусторонняя, по две вершины 35° с каждой стороны.
Чем отличаются VNMG 160404 и 160408?
Радиусом вершины: 0,4 и 0,8 мм. Для тонкого профиля берут меньший радиус.
Какой сплав взять для стали, нержавейки, чугуна?
Сталь — сплавы GP (ISO P), нержавеющая сталь — GM (ISO M), чугун — GK (ISO K).
Какие державки подходят под VNMG?
Державки с гнездом под ромб 35° — обозначения вида MVJNR/L, PVJNR/L, DVJNR/L; типоразмер пластины указан в характеристиках державки.
