Токарные пластины WNMG

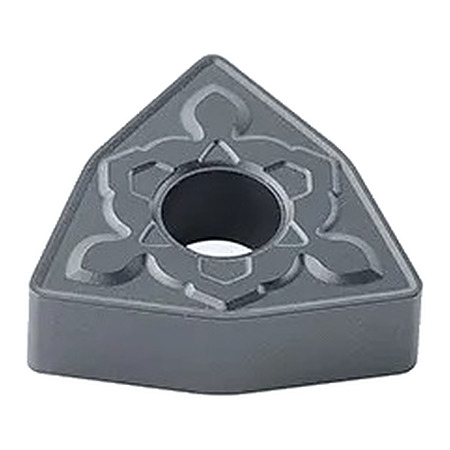

WNMG — двусторонняя токарная пластина-тригон с рабочим углом 80° и негативной геометрией: шесть рабочих режущих вершин на пластину — самая экономичная по стоимости кромки серия для точения стали, нержавеющей стали и чугуна. Рабочая геометрия совпадает с CNMG, отличие — форма и посадочное гнездо державки.
640 позиций WNMG в каталоге, в наличии на складе в Екатеринбурге — цены от 347 руб., отгрузка по России и Казахстану.
Не уверены в выборе? Как официальный представитель GESAC подберём типоразмер и сплав под вашу задачу — позвоните +7 (343) 288-53-28 или закажите звонок.
Как выбрать
WNMG выбирают вместо CNMG, когда нужна максимальная экономика на кромку: при том же угле 80° тригон даёт шесть вершин вместо четырёх. Дальше порядок обычный: материал определяет сплав, операция — радиус вершины и стружколом. Для чистовой — меньший радиус (0,4), универсально — 0,8, для черновой — 1,2. Подачу назначают не больше половины радиуса вершины. Пластина требует державку с гнездом W-типа: PWLNR/L, MWLNR/L, DWLNR/L.
Расшифровка маркировки WNMG
| W | форма пластины: тригон, рабочий угол 80° |
| N | задний угол 0° — негативная, двусторонняя пластина |
| M | класс допуска по ISO 1832 |
| G | цилиндрическое отверстие, стружколом с двух сторон |
Пример: WNMG080408-SV-GP1225.
Ходовые типоразмеры
| Типоразмер | Вписанная окружность, мм | Толщина, мм | Радиус вершины, мм | Типовое применение |
|---|---|---|---|---|
| WNMG 080404 | 12,7 | 4,76 | 0,4 | чистовое и получистовое точение |
| WNMG 080408 | 12,7 | 4,76 | 0,8 | универсальный размер |
| WNMG 080412 | 12,7 | 4,76 | 1,2 | черновое точение, большие подачи |
| WNMG 06T304 | 9,525 | 3,97 | 0,4 | малые сечения, чистовая обработка |
| WNMG 06T308 | 9,525 | 3,97 | 0,8 | малые сечения, получистовая |
Сплавы GESAC
| Группа ISO | Сплавы | Обрабатываемые материалы |
|---|---|---|
| P | GP1105, GP1115, GP1225 | углеродистые и легированные стали |
| M | GM1125, GM3225 | нержавеющие стали |
| K | GK1115, GK1125 | чугуны |
| универсальные | серия GPT61xx | покрытые сплавы для смешанной номенклатуры |
Внутри группы сплавы различаются соотношением износостойкости и прочности — точный выбор зависит от режимов, состояния корки и жёсткости системы. Стружколом (код в середине артикула) определяет диапазон подач и глубин: под конкретную операцию подберём по каталогу производителя.
Частые вопросы
Чем WNMG отличается от CNMG?
Формой: WNMG — тригон с шестью рабочими вершинами, CNMG — ромб с четырьмя. Рабочий угол одинаковый (80°), но державки не взаимозаменяемы: под WNMG нужно гнездо W-типа.
Сколько режущих вершин у WNMG?
Шесть: пластина двусторонняя, по три вершины 80° с каждой стороны.
Чем отличаются WNMG 080404, 080408 и 080412?
Только радиусом вершины: 0,4, 0,8 и 1,2 мм. Габариты одинаковые, пластины взаимозаменяемы в одной державке.
Какой сплав взять для стали, нержавейки, чугуна?
Сталь — сплавы GP (ISO P), нержавеющая сталь — GM (ISO M), чугун — GK (ISO K).
Какие державки подходят под WNMG?
Державки с гнездом под тригон 80° — обозначения вида PWLNR/L, MWLNR/L, DWLNR/L; типоразмер пластины указан в характеристиках державки.
